《FRP管道缠绕铺层设计软件》介绍

bamstone

开个帖，介绍一下我们的缠绕铺层设计软件。该帖展示只介绍适合两轴缠绕机的管道专用版软件，任意回转体缠绕版暂不介绍。

第一部分 简介
1 铺层设计软件采用C++编写，运行于windows平台，采用windows标准程序设计方法，符合windows软件操作习惯，人机交互界面特别友好。
2 铺层设计软件可独立于工业计算机在PC机上运行，建议采用Windows XP操作系统。
3 铺层设计软件是纯绿色软件，不用安装，解压即可直接使用。

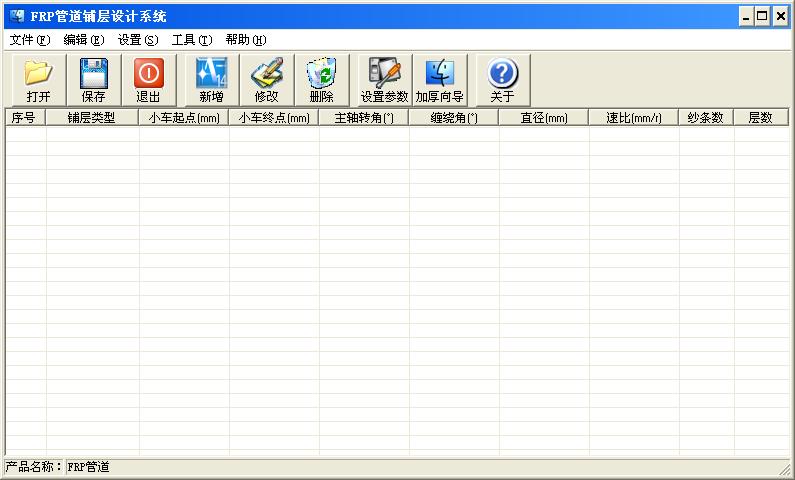

4 软件启动后的主界面如下：

且听风吟

继续等楼主介绍。楼主最好录个屏。这样最好了。有个简单明了的认识。这个应该简单的。我下了CADWIND的网站上的介绍视频，就挺好的。

bamstone

第二部分 软件功能介绍
1 像所有的windows软件一样，该软件包括标准的菜单栏、工具栏、状态栏。
2 软件中间主体部分是铺层数据显示与编辑部分，显示铺层的内容有序号、铺层类型、小车起点、小车终点、主轴转角、缠绕角、直径、速比、纱条数和层数共10个参数。
3 序号是系统自动排列的。
4 铺层类型有两种，螺旋缠绕和环向缠绕，对于夹砂管道版还有夹砂层，对于高压管道版还有纱筒缠绕。
5 小车起点、终点坐标是缠绕过程中小车运行的起始和结束位置绝对坐标。我公司配套的缠绕控制系统在开机时，会自动运行自检程序；自检完成以后，会自动寻找绝对零点坐标。只要系统不断电，控制程序会一直记忆当前绝对坐标。
6 缠绕角、直径、层数是由用户选择输入的基本参数。
7 主轴转角、速比、纱条数是由系统自动计算生成的。
8 纱条数指的是单层铺满所需循环次数。
9 该软件采用的是我公司自主研发的缠绕算法，不同于国内已公布的”切点法“，经对比分析，该算法与国外设备算法结果具有一致性。

bamstone

引用第1楼且听风吟于2008-12-19 21:49发表的  :
继续等楼主介绍。楼主最好录个屏。这样最好了。有个简单明了的认识。这个应该简单的。我下了CADWIND的网站上的介绍视频，就挺好的。

这个比较简单，以后任意回转体缠绕软件会采用录像的形式介绍的。

bamstone

第三部分 软件基本设置
1 软件启动后，会要求用户输入使用密码。软件初始密码为空，用户可以自助式修改。

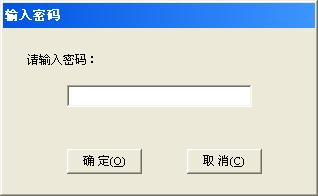

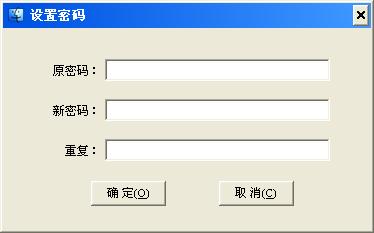

2 密码输入与设置界面如下：

bamstone

3 输入正确的密码以后，会要求用户设置一些基本的参数。

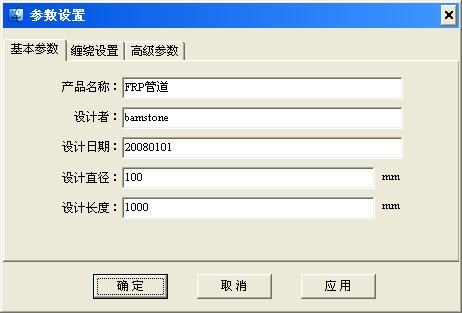

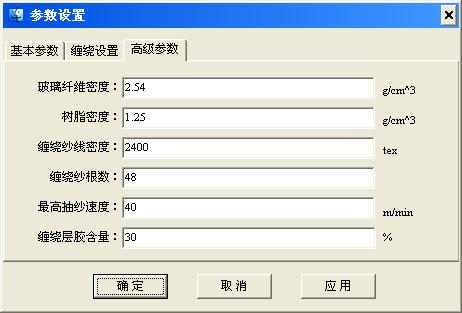

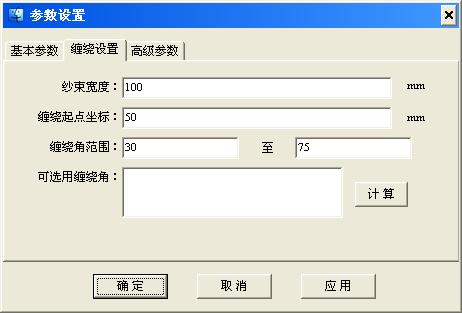

4 下面是基本参数设置界面：


bamstone

5 这些设置都和通用的windows下的软件一致，使用比较简单，就不再一一赘述了。
6 由于我们掌握有完整的缠绕算法和软件源程序，所以可以根据用户提出的要求进行二次开发，最大限度的满足用户的方便。

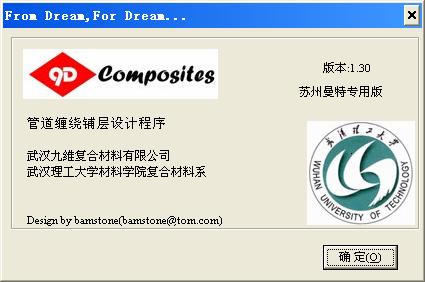

7 每套软件发布时，关于窗口中都有用户信息，如下图：

bamstone

第四部分 铺层设计
1 啰嗦了半天了，终于轮到最重要的铺层设计出场了。
2 设置了基本参数以后，软件会自动在数据区中加入一行”初始位置“，该行数据将告诉控制系统缠绕前的起点坐标。
3 在开始菜单、工具栏、鼠标右键菜单中，都可以找到重要的三个选项：“新增”、“修改”、删除。当然，菜单中还多出来一项“批量删除”。
4 用户可以凭自己的喜好，选择使用哪里的选项，总之这三处的选项功能上都是一致的。
5 在已有的数据上双击鼠标，是“修改”该行数据的快捷方式。

bamstone

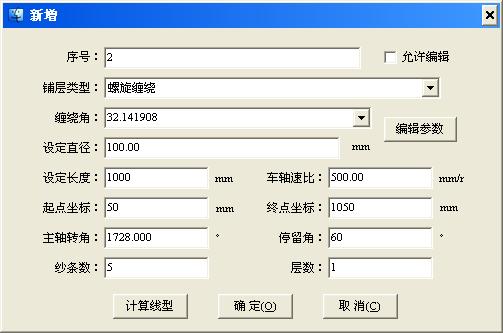

6 我们首先来看看新增功能，下面是界面：

bamstone

7 在这个界面上，用户只需要在下拉列表框中选择适当的缠绕类型、缠绕角点击“计算线型”，就可自动计算出所需线型了。
8 输入层数以后，点击确定按钮，数据就添加进数据保存区了。
9 我们的数据保存区和windows的资源管理器是一致的，不过，我们只用到“资源管理器”使用“详细信息”时的这一种样式。
10 怎么样，超级简单吧。
