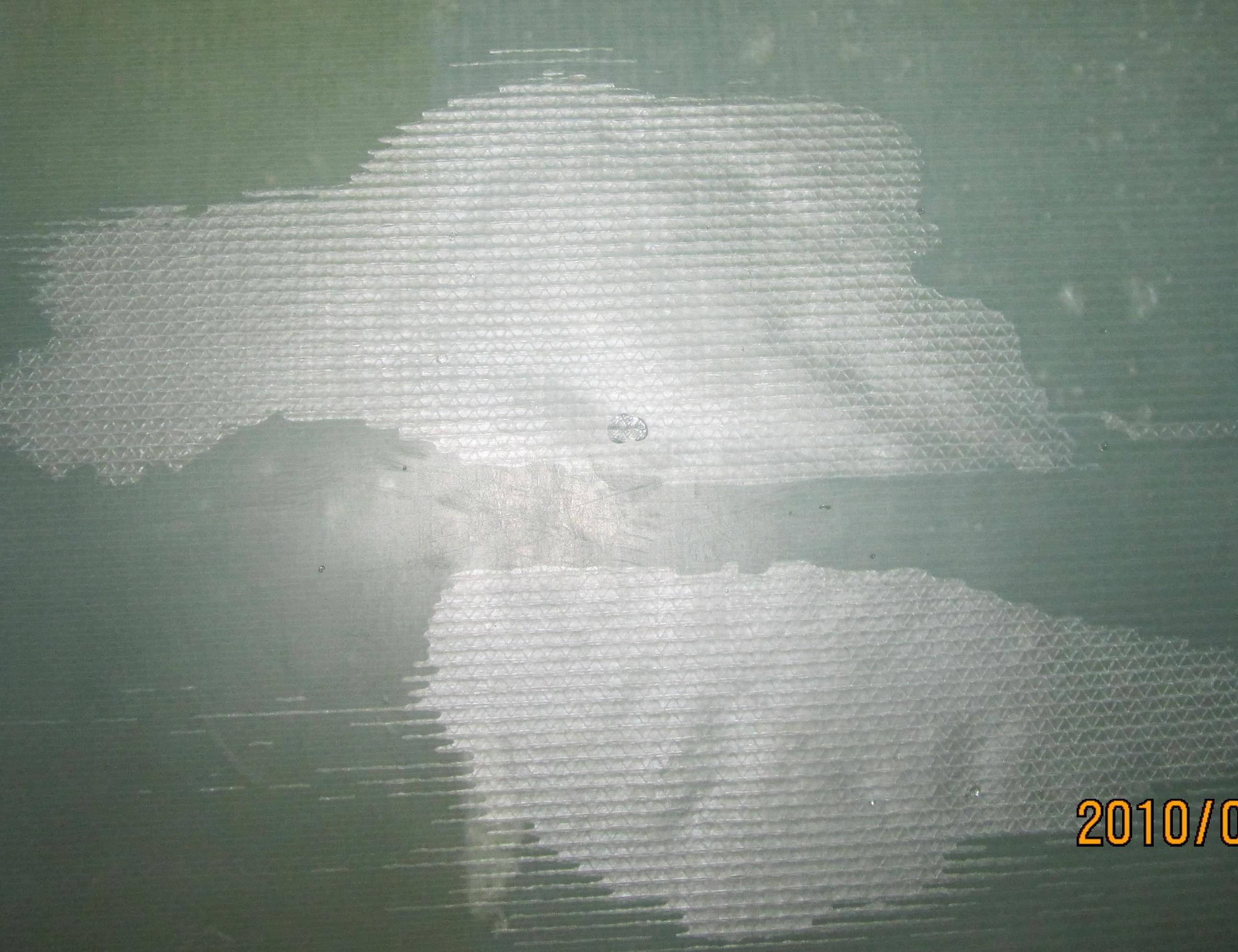

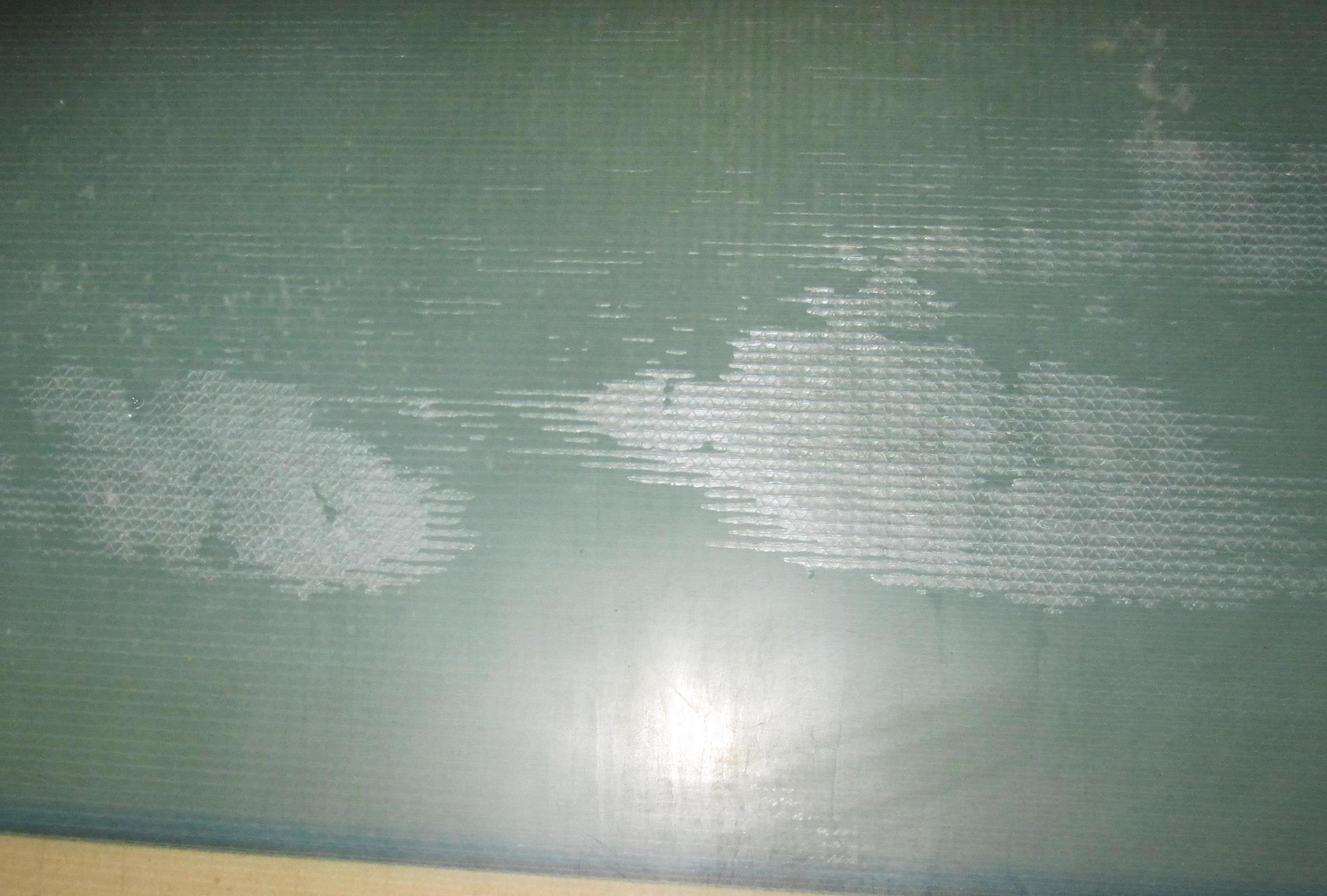

请教主梁下发白（附图）

hohohaha · 发表于 2010-7-31 11:01:45

最近几片刚刚出现，主梁下有两层布，将发白区域打开后，发白层位于两层玻纤布之间，并不位于连续毡上面。并且两层布都已经浸透。请各位大侠指教，谢谢

宝相模具 · 发表于 2010-7-31 20:17:13

模具相应位置存在傻眼或者漏气，仔细寻找一下！个人愚见，望大虾们顶起来！

ktking · 发表于 2010-7-31 20:32:08

靠这几个照片很难分析
建议从制造环境入手找原因
云南个旧也只有个SANY的厂
SANY的模具也确实是大问题一堆，不过个人认为这样的现象不像模具原因引起的
主管分析有可能是油性污染，只是有可能
请楼主细致讲述此问题所呈现出的所有规律性现象

cpic · 发表于 2010-8-5 20:49:00

个人感觉是漏气

ktking · 发表于 2010-8-6 17:35:24

突然想起来，这个现象不是发生在模具分段的接缝处吧？

blade · 发表于 2010-8-8 23:58:40

赵总你就四处败坏三一的名声吧

风电lz · 发表于 2010-8-11 21:47:56

考虑一使用的辐材，连续毡、导流网等，不因该是漏气，模具温度、灌注速度都要考虑

nhpy · 发表于 2010-8-13 16:42:18

导流网、连续毡需要考虑，对模具该区域情况、玻纤情况（含水率）也要考虑。一项项排除吧！

小兔子乖乖 · 发表于 2010-8-14 11:50:23

可以肯定的是这不是模具漏气造成的，一般来说漏气的话肯定会伴随着半干纱的
也可能是玻纤的含水率太高，但是从图片干纱位置来看主要是在SC的中间区域，这个可能性也不高
最有可能的问题就是灌注速度了，请楼主要想想最近你们在灌注时候的树脂温度，树脂黏度怎么样，连续毡等材料有没更换
如果都没问题，那最怀疑的就是操作人员在开SC两侧的主喂料管没按标准操作提前开LE的喂料管造成主梁下面的灌注包抄。
呵呵，以上都是我胡乱猜测的，希望不会对你造成困扰[s:1]

ldsmile · 发表于 2010-8-14 23:19:30

楼上分析还是比较可靠，楼主要是比布管图贴出来，大家都能帮你分析了
