叶片载荷及变形方向请教

[复制链接]
发表于 2011-9-20 09:40:20 | 显示全部楼层 |阅读模式

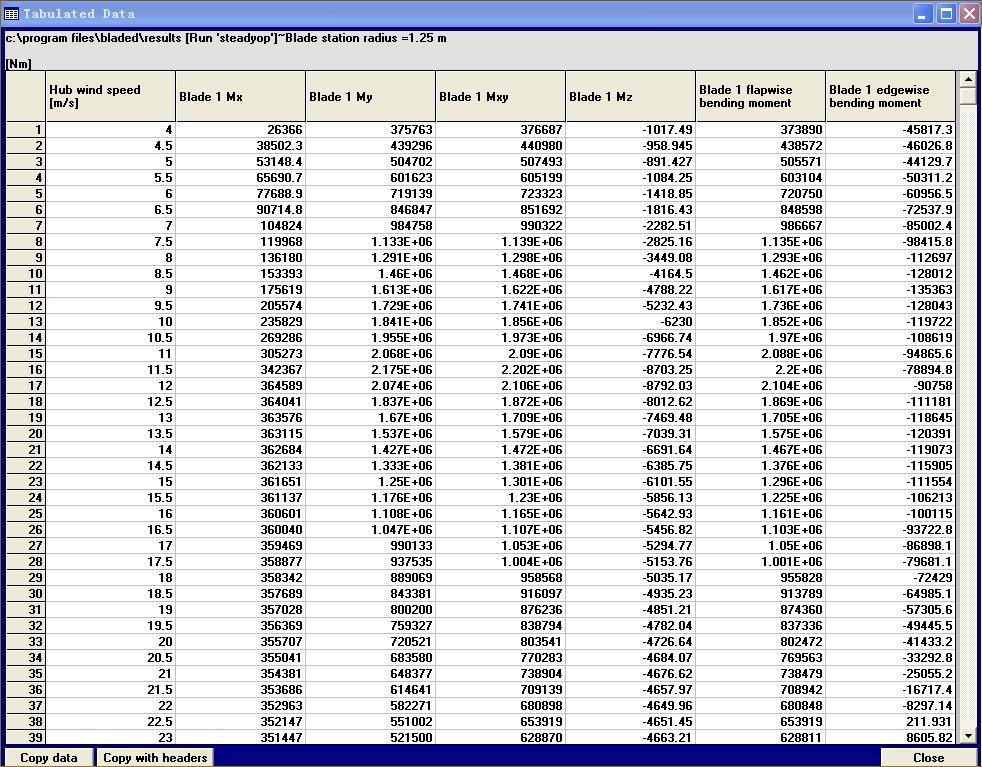

各位大虾,小弟初学bladed,请大家多多指教,如下图,bladed中输出的载荷中,Mx的值与flapwise(挥舞方向)的弯矩,My与edgewise方向的弯矩为什么不一样?
按叶片坐标系,Mx方向不就是挥舞方向吗?还是说我理解错误,X方向是指向塔架主轴方向,不随叶片变桨而变化,只有当桨矩角为0度时Mx才与叶片挥舞方向一致。

回复

使用道具 举报

 楼主| 发表于 2011-9-20 09:40:52 | 显示全部楼层

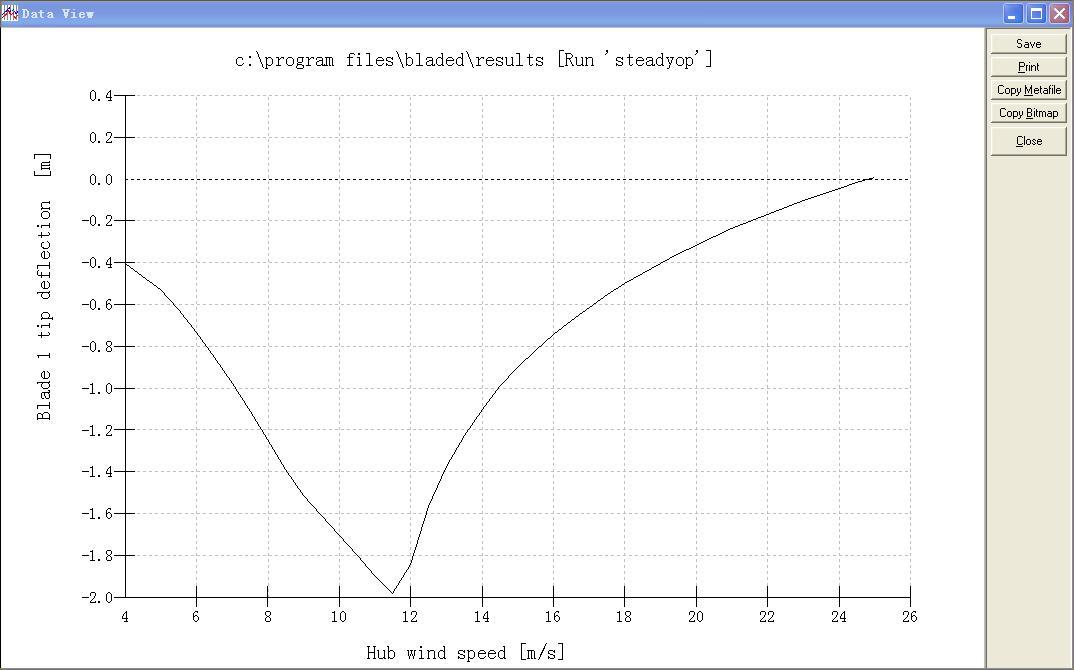

顺便发第二个问题:下面这张是叶尖变形图。 有点不明白,按我的理解随着风速增加,叶尖变形应该越来越大(朝着X的正方向),所以应该是朝正的方向(指向塔架方向)越来越大,然后达到最大正值后,再下降才对,这图怎么反过来的?请问是我哪里理解错了吗?
回复 支持 反对

使用道具 举报

 楼主| 发表于 2011-9-21 11:21:02 | 显示全部楼层
我晕,为什么最近发的贴都没人回呀。
回复 支持 反对

使用道具 举报

发表于 2011-9-21 15:52:28 | 显示全部楼层
对的
回复 支持 反对

使用道具 举报

发表于 2011-9-21 18:24:20 | 显示全部楼层
1.Mx和Flapwise之间相差一个截面的扭角+桨距角+安装角
2.这是稳态计算的结果,额定风速以后叶片开始变桨,所以载荷减小,叶尖位移变小
yi---shui@163.com,欢迎讨论
回复 支持 反对

使用道具 举报

 楼主| 发表于 2011-9-22 10:02:03 | 显示全部楼层
引用第4楼pmghy于2011-09-21 06:24 PM发表的  :
1.Mx和Flapwise之间相差一个截面的扭角+桨距角+安装角
2.这是稳态计算的结果,额定风速以后叶片开始变桨,所以载荷减小,叶尖位移变小
yi---shui@163.com,欢迎讨论

感谢楼上兄台呀,第一个问题明白了。
第二个问题方向还是不明白,额定风速以下时(二楼图中差不多是11.5),叶尖随风速增加,变形增加(因为还没变浆),变形方向应该是指向塔架(上风向风机),那应该朝着X的正方向才对呀,应该差不多Y轴从-0.4逐渐增加到+1.6,这图形怎么方向反过来了,变成了从-0.4到-2.0了。难道把X方向定义为远离塔架方向还是这是计算下风向风机呀?
回复 支持 反对

使用道具 举报

 楼主| 发表于 2011-9-22 14:14:41 | 显示全部楼层

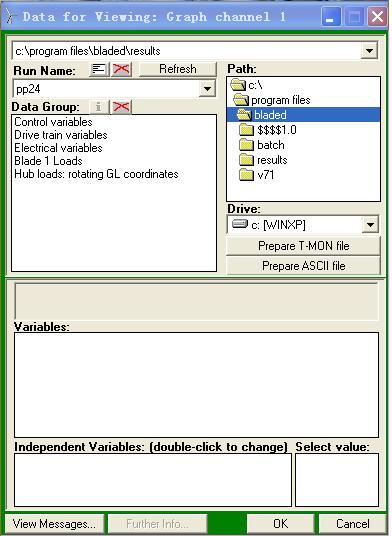

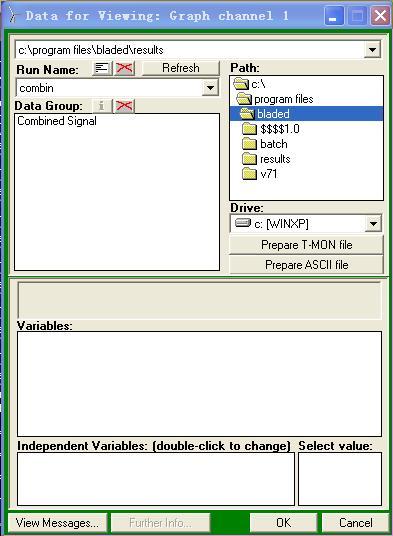

四楼的兄台,再请问一下,demo结果里面有pp24和combin两项,
为什么我计算的其它prj没有这两项?这个两个怎么来的呀?

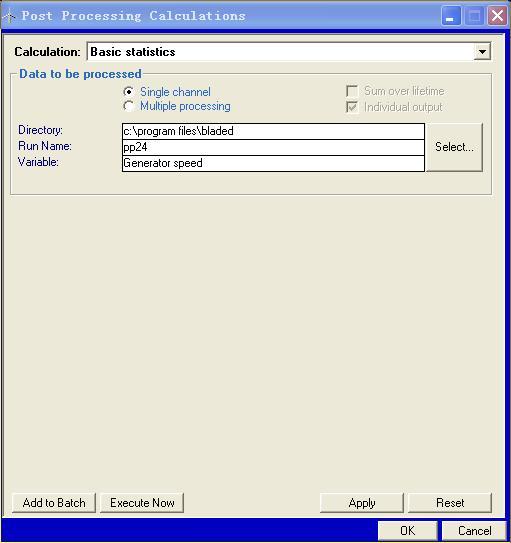

这两个好像在后处理里面用到比较多。
回复 支持 反对
