L-RTM工艺表面布纹如何解决？

asdfrp · 发表于 2014-4-7 14:34:49

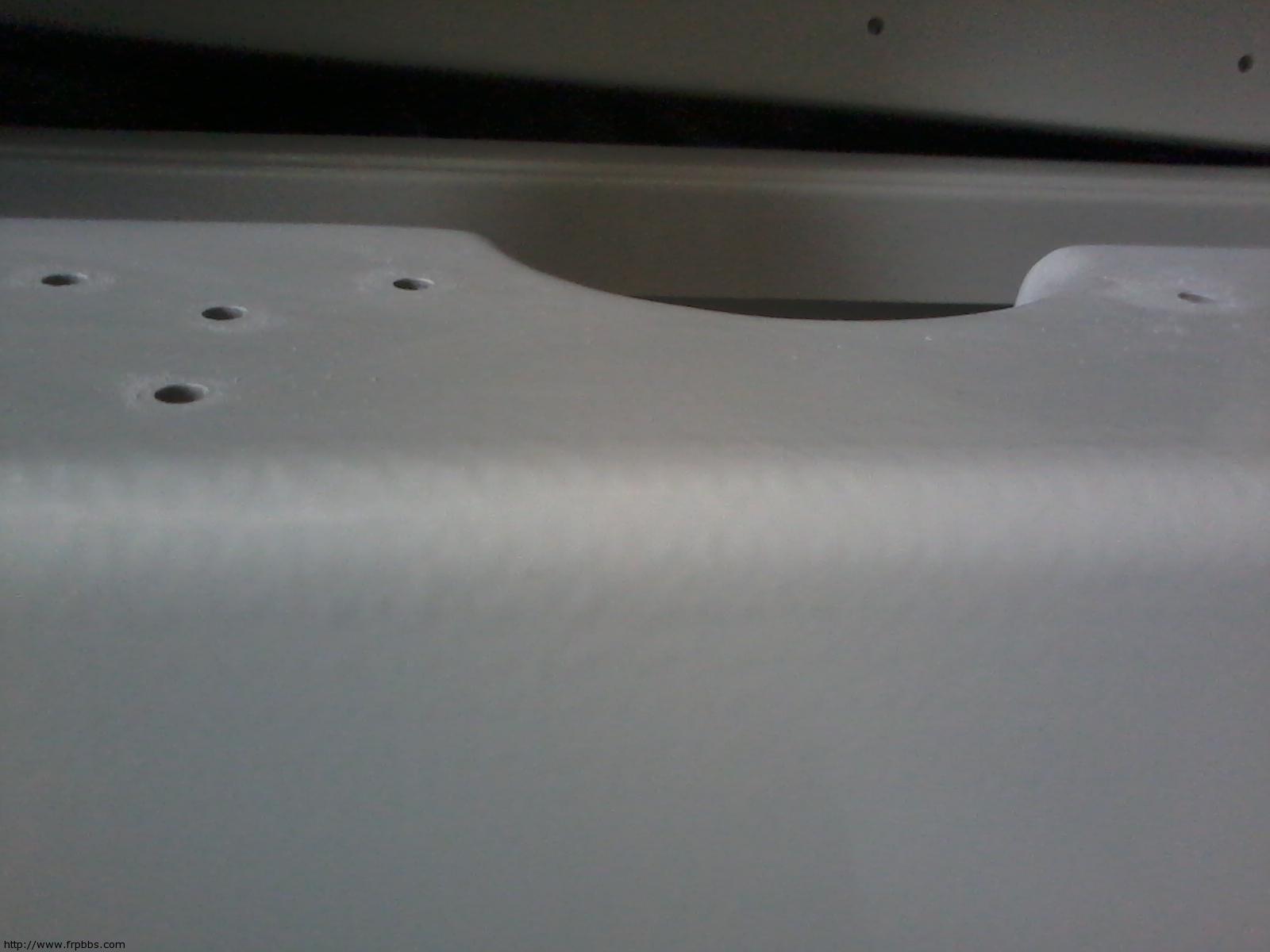

产品表面纹路

表面的纹路怎么办？我们想了好多办法都没法避免，老是被客户骂！请高手指点下。。。谢谢

批发8号蜡 · 发表于 2014-4-8 09:13:31

用一层表面毡应该可以解决吧

中国2008 · 发表于 2014-4-8 09:48:14

用表面毡嘛
不过成本会增加一些

asdfrp · 发表于 2014-4-8 10:48:53

我们用30g的表面毡，我们试过效果也不理想

进口的天使 · 发表于 2014-4-8 11:06:52

使用TF2蜂窝毡，但是成本会比较高，或者使用乙烯基防渗涂层，或者选收缩较小的基体树脂。还有在应用的时候工艺过程的控制，不要做的太快，充分固化后再进行下一步。

unix860621 · 发表于 2014-4-9 15:35:00

是不是模具使用很久了？模具上出现布纹了？
不要只想着铺层上印出来的

沧海蛟龙 · 发表于 2014-4-11 22:10:35

固化不能太快。表面胶衣层不能太薄。另一方面就是前面的朋友说的是不是模具上布纹印到产品表面的？不过这个可能性应该不是很大，因为能明显的看出来是不是。用表面毡的确起不到太大的作用。

everywhere · 发表于 2014-4-23 15:35:03

布纹产生有如下几个原因：
1、选择的RTM树脂收缩率及放热峰值是否太高，收缩率太高的话树脂收缩会产生布纹，防热峰高会导致表面胶衣产生橘皮；
2、增强材料的选择，如果靠近胶衣面选择是布的话，即使用表面毡效果也不会有多大的改善，建议少用布；
3、如果含较量可以稍高的话，建议使用RTM工艺用的闭模导流毡，从生产效率和表面质量上都会有所提高；
4、如果产品附加值较高，有一种强芯毡表面毡，会使产品表面效果提高一个档次！
如有其它问题，可以与我联系：上海艾巍于湧 13331960535

技术人员 · 发表于 2014-5-19 17:01:39

可以手糊一层短切毡，再铺其他纤维，效果会好一些。

36268060 · 发表于 2014-5-21 10:39:21

这个问题也困扰了我们好多年，主要集中在圆角上面，平面没有问题，各种各样的毡都试过都没法从根本上解决问题，现在我们只能在后处理上用水砂纸处理再抛光。
