准备贴模具树脂，真空灌注树脂，胶粘剂使用手册，先顶贴后发。

lht7426 · 发表于 2009-5-8 11:49:40

顶住看下页 [s:1]

caiweishe · 发表于 2009-5-8 13:00:24

好东东，给大家更好的讲解，提高国内模具的制作水准。

iamshaka · 发表于 2009-5-8 16:51:31

吴兄，把CNC的常见问题发给我啊，我正需要

wumingsheng · 发表于 2009-5-8 18:19:40

造模具了？

wumingsheng · 发表于 2009-5-9 14:54:19

接下来继续发布。

在制模时，先打基础结构，一般采用钢架结构。地要平，钢架结构也要调水平。让后就可以把PU或者PS泡沫块粘上去了。

上面都是比较简单易控制的部分。不赘述。

下面就是一个控制要点：

这个要点很容易被忽略的。如果要作精品就就得把这种细节当中CTQ来抓。

由于泡沫是材料是封闭式的蜂窝结构，为了获得结构和其他物理性能的一致性，那么泡沫之间的粘结也应该是具有相似特性的。

因此最好采用能产生封闭式蜂窝结构的胶粘剂。这样固化后就可以获得整个结构的一致性。

这对于后面的CNC是有直接影响的，在粗加工的时候，对于泡沫块采用的钻头和转速确定的。如果中间的粘结面是强度很高的胶粘剂（像环氧）。呵呵，那就不好了。

wumingsheng · 发表于 2009-5-9 14:57:15

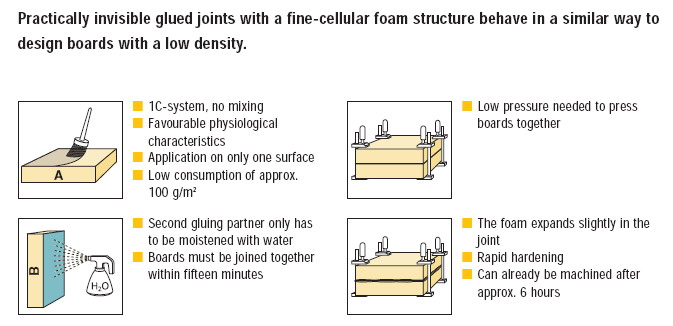

参图。这个是产品作业指导书和操作注意事项中，关于泡沫块粘结的一部分。

注意上图的操作过程就有一个现场发泡的过程。这个相当的关键喔

wumingsheng · 发表于 2009-5-9 15:00:53

未完待续。。。。。。。。。。。。。

wumingsheng · 发表于 2009-5-9 15:22:06

Tea Break，

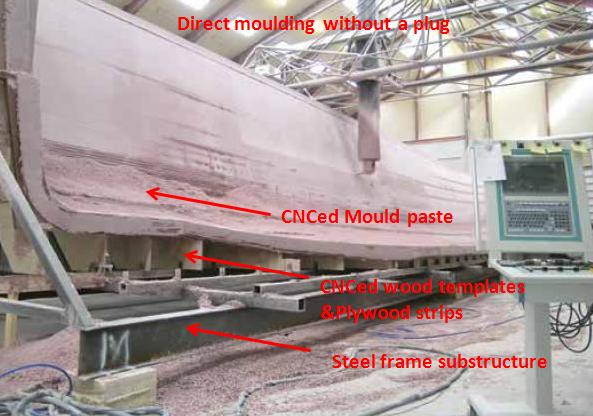

靓图激赏......................

如果需要里面里面的mold paste 产品信息，可以提供。

（里面的树脂糊和泡沫块已经为游艇和风电行业特别是风电行业的巨擘们服务过很多很多模具了，包括被收购的Bonus，NEG Micon等）

rodger · 发表于 2009-5-10 00:09:09

不得不佩服，受益匪浅啊 [s:1]

wumingsheng · 发表于 2009-5-10 12:40:43

前面的设计阶段要做的事情, 一般会列出需要事先作结构分析的项以静态结构分析和热多物理耦合分析为主：

Mould fabrication is preceded by several FEA analyses to optimise final performance. The structural analysis optimises the response of the mould and its components during the heat curing regimes encountered in rapid cycle blade manufacture, contributing to optimum layout of heating zones whilst also managing energy conservation. Beforehand modelling analysis helps mold shells match blade countour and mould movement, taking account of the specific blade laminate construction, thus unwanted stresses and potential mould repairs are minimised.

Structural analysis determines the optimum dimensions, stiffness and weight of the mould steel frame resulting in easier handling and laminate lay-up and minimal mould distortion.
