陕西华源矿业寻求浸出槽防腐的解决方案（转帖）

中国2008

我看到这则别人的关于防腐蚀解决方案的征集
不知道玻璃钢是否可行
特别发来给各位前辈看看。以下是正文
--------------------------------------------------------------------------------------------------------------------

来源： 陕西华源矿业有限责任公司物资供应部
陕西华源矿业有限责任公司现面向社会寻求浸出槽防腐的解决方案。
后附为槽内介质工况，请根据我们的工况条件提出液体接触部位的搅拌主轴防腐，桨叶及轮毂的防腐，材料要同时考虑耐磨性与防腐性。

浸出槽工况参数

浸出槽规格：Φ9000×10000mm,主体材质砼/FRP/砖。
浸出槽搅拌装置：
1. 电机型号：Y2 315L1-4V1; 功率160KW 电压380V 电流284.2A 转速1485r/min。
2. 减速机型号：LSY1050，硬齿面减速机，速比：45.4，输出转速：33r/min。
3. 叶轮直径φ3500mm，双层叶轮，每层三片桨叶，轮毂每层一个，并含防脱夹套及轴端挡板，轴径φ200（下叶轮处）——φ205（上叶轮处），轴长7850mm。
4. 搅拌机型号LFSY920-B-Ⅱ，转速：33r/min。
5. 浸出槽介质条件：
矿浆温度90℃，矿浆浓度50%，固体粒度-200目60%，粗粒级1-2mm，矿浆含H[sup]+[/sup]浓度1-2N，含Cl[sup]-[/sup]≦1.8g/l、含F[sup]-[/sup]≦19.4g/l，要求桨叶耐腐，耐磨性能好。
我公司现有使用的叶片为316L不锈钢，使用周期一般在一个月。
　
附件：
1，搅拌桨叶及轮毂图纸；
2，搅拌主轴图纸；
3，腐蚀后316L桨叶照片；
4，腐蚀后316L轮毂照片；
5，2507不锈钢轮毂使用后照片。
　
　
联系方式：
陕西华源矿业有限责任公司物资供应部 王荣涛 （13991483719）
电话：0914-6665313 传真:0914-6665358
　

中国2008

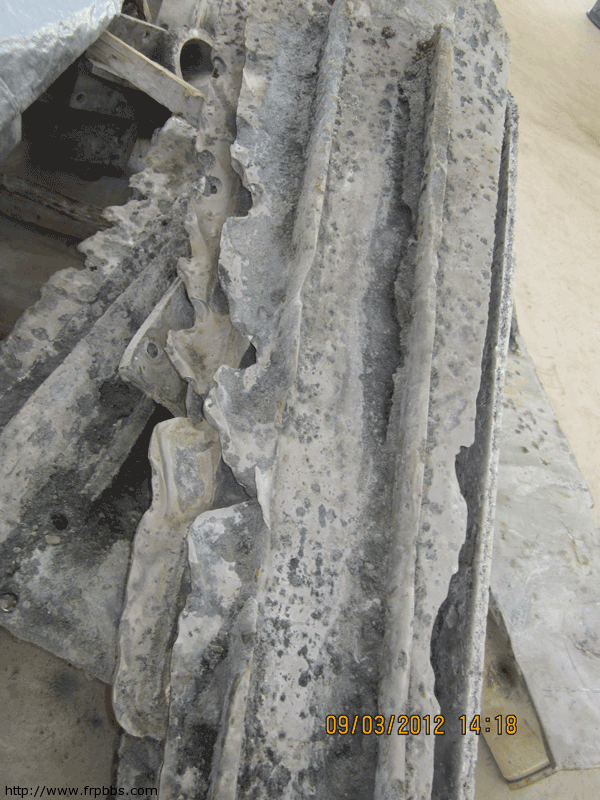

3，腐蚀后316L桨叶照片；

中国2008

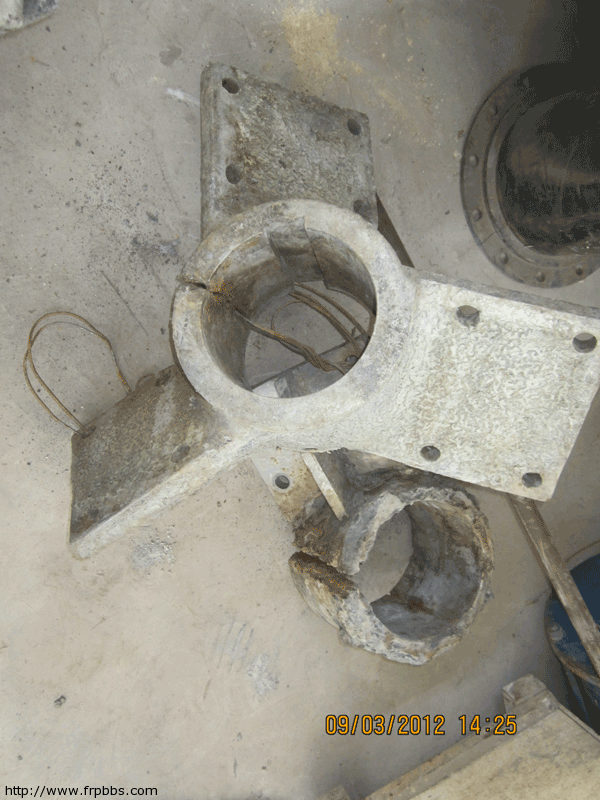

4，腐蚀后316L轮毂照片；

中国2008

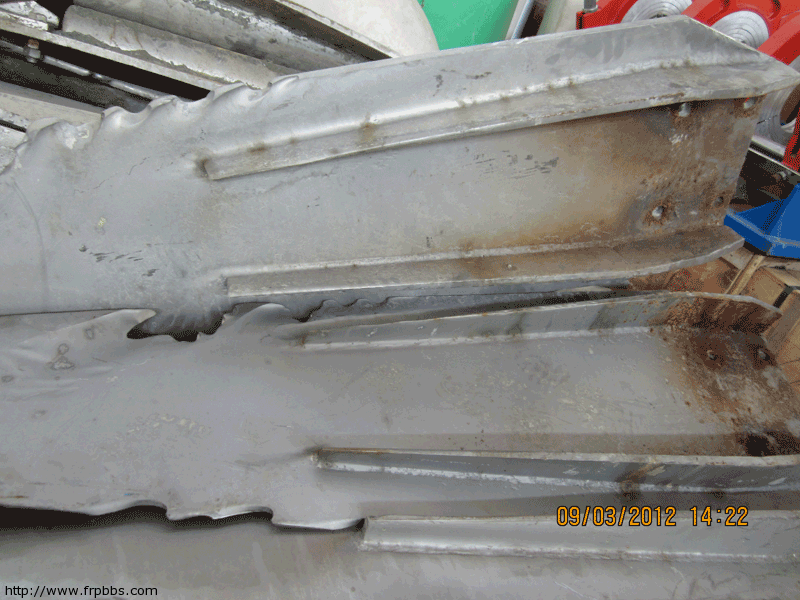

2507不锈钢轮毂使用后照片。

中国2008

附件1和2是尺寸图纸，我这打不开 所以没法转上来
具体可以见网页：http://www.ciata.org.cn/hyxw/2012/1211/jjfa2.dwg
PS：如果写网页违规的话 请管理员帮忙隐匿

bamstone

含HF的，玻璃纤维会有问题哦。
用碳纤维整体制造应该是最好的，但是不知道成本接不接受。

中国2008

bamstone:含HF的，玻璃纤维会有问题哦。
用碳纤维整体制造应该是最好的，但是不知道成本接不接受。 (2013-03-02 06:36 PM)

师兄  其实可以去联系试试看    整体解决方案做做

1000win5

硅、锰、铬、钼、钒、钨、镍、钛、硼、铜、稀土，总有几个能达到要求，进口点儿耐磨钢
